铸铁闸门工作原理简介

来源:成都川水四方水利设备有限公司作者:郑兴华网址:http://www.zikao100.net

铸铁闸门工作原理简介

1,铸铁闸门与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的。

成都川水四方水利设备有限公司—专业四川铸铁闸门厂家整理。

2,铸铁闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 (对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

3,铸铁闸门通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。
4,铸铁闸门采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。

铸铁闸门结构简介

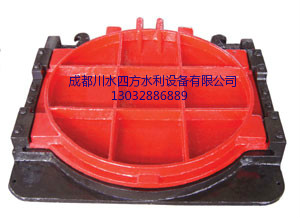

铸铁闸门主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点,闸框、闸板全采用铸铁组成,其中铸铁闸门闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便,闸板一般根据其大小或高度情况由上下几部分拼装组成,铸铁圆闸门是直接承受水压力的挡水构件, 闸框是闸板四周的支承构件, 同时也是闸板上下运动的滑道, 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中, 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制,加工。铸铁圆闸门刨光后平直光滑、 贴合严密, 使结合面、 止水面与运动滑道合三为一。在启闭机作用下, 当闸门启闭运行时, 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹, 在水压力和紧闭斜铁的双重作用下, 确保闸板运行平稳 , 使闸板与闸框滑道紧密贴合, 从而达到有效止水的目的。

铸铁闸门主要作用介绍

第一作用:调节水量,对于众多的人们来说,在平时的生活中,能够看到,铸铁圆闸门这一控制设施,主要的出现在了大坝工程上面,可以控制相关的水量,尤其是在泄洪期有着不错的作用。

第二作用:控制泄水,因为这样的设施,主要的就是应用在了相关的大坝工程上面的,所以可以控制泄水。在干旱的季节,可以通过这样的设施,来放水。在洪水期的时候,可以进行排水。

因此可以说,这样的铸铁闸门控制设施,主要的有这样的几大作用在里面。也正是因为有这样的一些作用,所以现在人们,才会对于这样的控制设施十分的关注。同时也是能够在众多的领域里面,得到了更加广泛的应用,来发挥其作用。

铸铁闸门操作注意事项

铸铁闸门在启闭时应当注意闸板的上、下极限位置,必须安装限位开关才能避免破坏铸铁闸门与启闭机,在启闭机使用操作过程中如果发现异常情况,务必立即停止使用并采取合适的方法排除安全隐患。铸铁闸门和启闭机在安装后一定时间内,必须在止水面上抹黄油进行保养,以确保启闭时闸板与闸框的止水结合面光滑,当闸门关闭时在距底面100mm处,将闸门关闭停止1分钟,以充分利用门底部的激流将槽内的杂物冲洗干净后再将铸铁闸门关闭。

铸铁闸门主要特点概述

1,铸铁闸门采用硬密封止水面,具有超强的密封性能。

2,铸铁闸门采用一体式结构,具有超强的耐冲击性能。

3,铸铁闸门安装在水利工程中会稍高于水头,具有开启水头极小,启闭速度快的特点。

4,铸铁闸门都是采用整体套装,具有安装方便的特点。

5,铸铁闸门可以采用手动启闭机或者电动启闭机,具有操作方便等特点。
