PGZ铸铁拱型闸门
分享到:

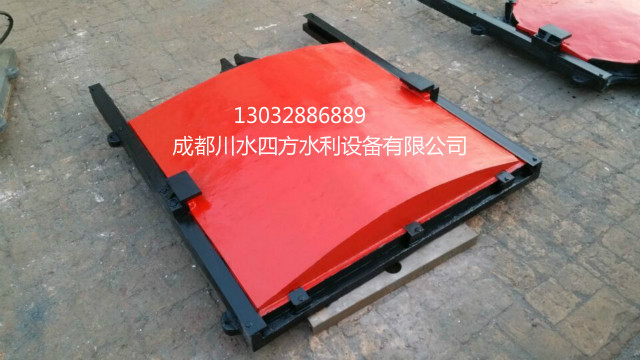

PGZ铸铁拱型闸门
产品详情

PGZ铸铁拱型闸门产品简介

PGZ铸铁拱型闸门属于四川水闸厂家生产的一种产品,具有耐腐性强、不易变形、操作安全简便、启闭灵活耐用、磨擦力小经久耐用、止水性能好、渗水量小(正向0.72L/m.min、反向1.25L/m.min),能承受较大的水压力等特点。安装铸铁镶铜闸门时门框和门体都是安装在水下部位的,而导轨则是安装在门框的上端,这样便可以保证门体在工作时,可以沿着门框进行,在导轨的一定形成内做上下垂直方向的往复运动。操作铸铁镶铜闸门时是利用螺杆启闭机从而使得螺母或者是螺杆涡轮开始做旋转运动,带动传动螺杆开始进行工作,使得门体相对门框开始进行上下的往复运动,同时,楔紧装置在作用时,其楔块可紧可松,使铸铁镶铜闸门的门体下降到设定的极限位置时,其门框、门体的密封坐面可以有效的进行贴合,从而达到截水的目的。铸铁镶铜闸门使用工况是在水下进行工作的,因此为了操作方便,需要再水下设置启闭装置。因为铸铁镶铜闸门的标高不一样,所以传动螺杆的长短,轴导架的设置与否,都需要根据其具体的实际尺寸来进行规定。

PGZ铸铁拱型闸门主要特点

1,结构合理,便于安装,操作简便灵活,便于管理。
2,防腐能力强,可在PH=6-8的流体酸碱中使用。
3,止水效果好;正常渗水量L≤0.07L/m.s。

 PGZ铸铁拱型闸门主要性能参数

1,按闸门的鲒构形式分为:PZ型平面平板门和PGZ型平面拱形门,又可分为整体式和组装式两种。
2,规格齐全从0.2x0.2—6.5x6.5m(6.5x6.5m米最高水头号为6.5m米);出水口>=3米时,为双吊点闸门。
3,拱形闸门主要适用与正向受压止水,根据用户需要可制向止水闸门。
4,在结构上采用机加工硬止水,较大闸门底封水亦可采用橡胶封水。
5,根据用户要求,可采用镶铜或镶不锈钢止水。
6,拱形闸门正常使用水头1-6米,还可承受一定的反向水头,为满足用户要求,可制造高水头闸门。
7,拱形闸门安装用整体安装,二期浇注,将闸板与闸框的封水间隙调到0.3mm以下,方可进行二期浇注。

8,在浇注混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆必须清除,防止灰浆凝固后影响闸门启闭。

9,闸门上下框设有固定块,可防止闸板在运输吊装等过程中滑出,安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓,方可启动。
10,闸门启闭时,应注意闸板的上下板限位置,以免陨坏闸门或启闭机。

PGZ铸铁拱型闸门型号注解
比如水利工程,过水口宽度为2米,过水口高度为2米,设计水头为2米,急需平面铸铁弧形闸门,选用型号规格标识为:

PGZ铸铁拱型闸门安装示意图

成都川水四方水利设备有限公司—专业四川水闸厂家整理。

PGZ铸铁拱型闸门外形安装尺寸

型号规格(mm)外形尺寸(mm)基础布置(mm)
AA1A2A3A4BB1B2C1C2C3C4φφ1B3A5C
PGZ-500×500500560620850605005906201201530140204×1310001100300
PGZ-1000×10001000107011401500701105114011401401830160254×1315001800300
PGZ-1500×15001500157016402100701500164016401602035180306×1520002400300
PGZ-2000×20002000208021602650802000216021601802340200356×1525003000400
PGZ-2500×25002500259026803280902500263526802002545215406×1730003500400
PGZ-3000×3000300031003200390010030003150320021030502252×356×1735004200450
PGZ-3500×3500350036103720456011035003665372022035602352×408×2240004800450
PGZ-4000×4000400041204240520012040004180424026540702502×408×2245005500450
PGZ-4500×4500450046304760580013045004695476025045802652×4510×2450006100500
PGZ-5000×5000500051405280640014050005210528026550902802×4510×2456006700500
PGZ-5500×55005500565058007000150550057255800280551003002×5012×2661007300600
PGZ-6000×60006000616063207600160600062406320300601103202×5012×2667007900600

PGZ铸铁拱型闸门安装要素概述

1,施工导流封孔PGZ铸铁拱型闸门其启闭力应考虑在一定水位下有启门的可能,同时应有准确的指示装置以显示闸门是否到达底坎。
2,挡潮闸、水闸的工作PGZ铸铁拱型闸门,一般采用一门一机以便迅速启闭铸铁镶铜闸门。

3,电站机组进水口和泵站出口快速的PGZ铸铁拱型闸门,应根据工程布置、铸铁镶铜闸门的启闭荷载等进行全面的技术经济比较,选用卷扬式或液压式快速镶铜闸门启闭机。
4,当多机组电站进水口设有检修PGZ铸铁拱型闸门时,一般选用移动式启闭机,同时在枢纽总体布置条件允许的情况下,应尽量与溢洪、泄水系统检修铸铁镶铜闸门的启闭机协调共用。

5,泄水系统工作的PGZ铸铁拱型闸门一般选用固定式启闭机和一门一机的布置,但若铸铁镶铜闸门操作运行方式和启闭时间允许时,也可选用移动式启闭机。

6,多孔泄水系统的事故、检修PGZ铸铁拱型闸门的启闭机,一般选用移动式启闭机。

7,机组进水口多孔拦污栅的启闭机,可用门式启闭机在其上游侧设置副起升机构,也可用跨内副钩和主钩。若水工建筑物布置分散,无条件利用已有启闭机时,也可单独设置移动式启闭机。
8,电站机组多孔尾水管检修铸铁镶铜闸门的启闭机一般采用移动式启闭机。

9,对于需要分节装拆的PGZ铸铁拱型闸门或分节启闭的叠粱镶铜闸门,应选用移动式启闭机操作。

PGZ铸铁拱型闸门保养方法

1,进口PGZ铸铁拱型闸门和出口PGZ铸铁拱型闸门应由专人负责管理。
2,PGZ铸铁拱型闸门在运行工作必须实行二十四小时值班制。
3,管理人员负责PGZ铸铁拱型闸门启闭机房和附属设施的安全保卫工作,负责完成启闭铸铁镶铜闸门机房和工作环境的清洁卫生工作。

4,PGZ铸铁拱型闸门启闭操作完成后,必须进行启闭机和镶铜闸门等设备的维护保养工作。

5,检查电器回路中单个元件和所有动力回路和操作回路,保证接线正确、整齐。
6,检查所有机械部件,连接部件的紧固螺栓和各种保护装置及润滑,注油情况等。
7,检查PGZ铸铁拱型闸门门体及启闭机传动部位有无阻卡物件,清除一切杂物。

成都川水四方水利设备有限公司—专业四川水闸厂家整理。
