PXM平面滑动钢闸门
分享到:

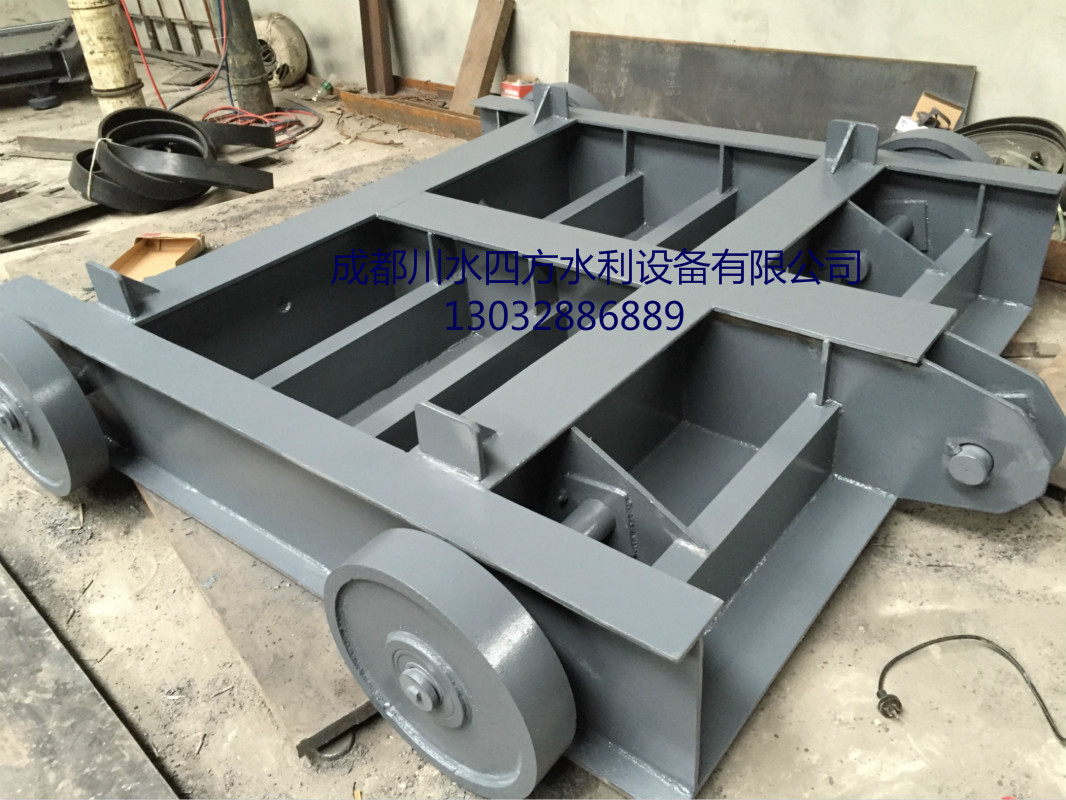

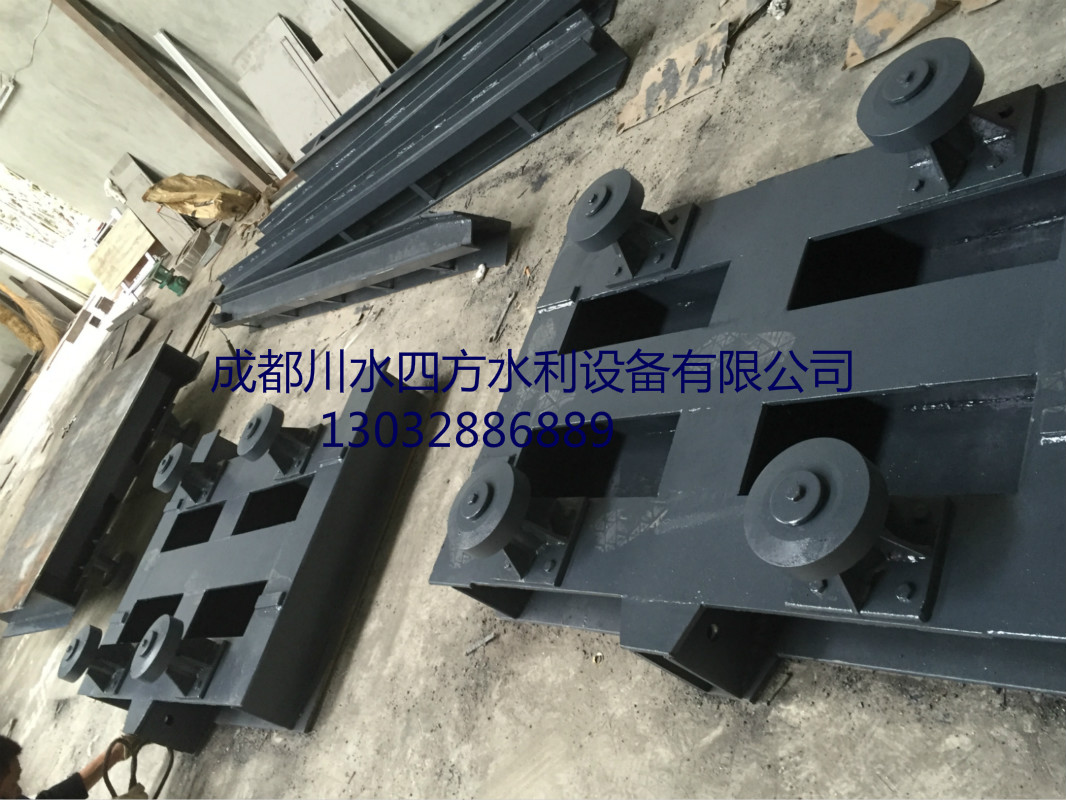

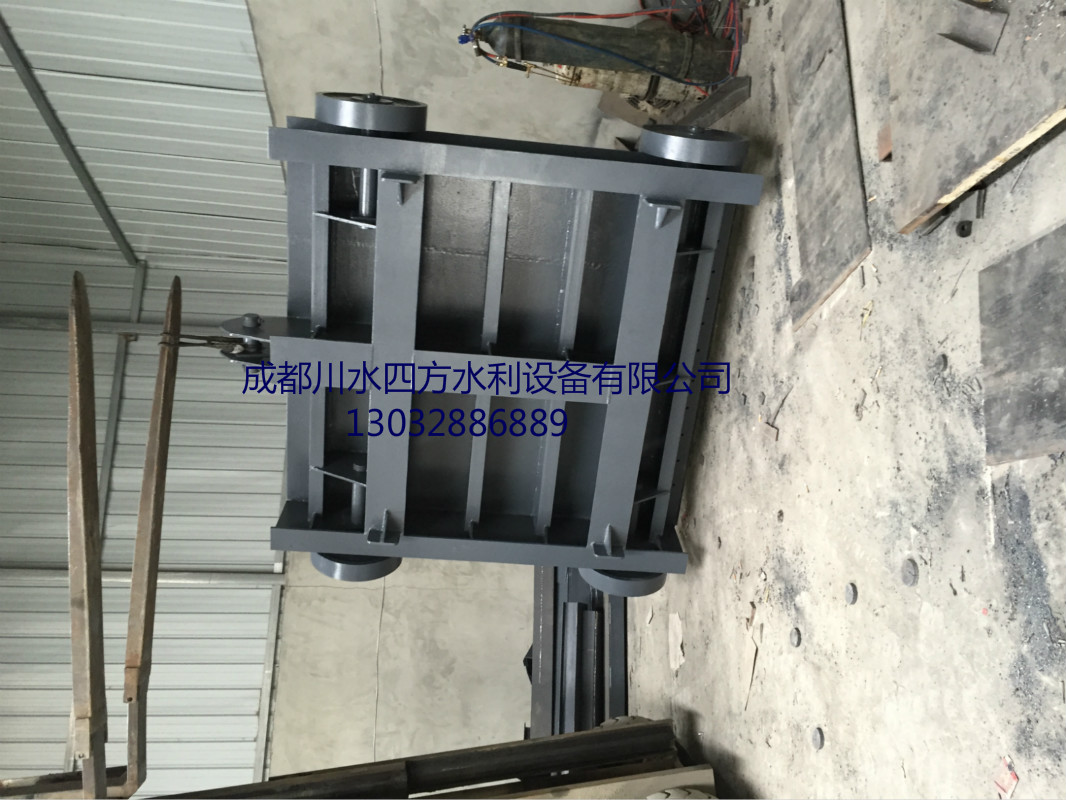

PXM平面滑动钢闸门
产品详情

PXM平面滑动钢闸门产品简介

PXM平面滑动钢闸门属于四川水闸厂家生产的一种产品,主要适用于水利、电力工程的一种水利设备,在工程中主要起到拦截水流的作用,以利于后续设备或其他设备的工作正常进行。产品由门叶框架,橡胶水封,锁定梁,滑块等组成,PGM平面滑动钢闸门除了密封止水外,左右两端没有锁定梁,当产品须要检修时,可以将闸门支撑在闸槽上就可以进行检修操作,滑块采用含油尼龙,即耐腐蚀且摩擦系数为钢制的三分之一。具有开关自如和密封性能好(每米长度的渗水量不超过0.03知/秒)和防腐性能强等特点。

PXM平面滑动钢闸门主要特点简介

1、具有流动阻力小的主要特点。

2、具有启闭时较省力的主要特点。

3、具有启闭高度大,启闭快速的主要特点。

4、具有流向实用性,两面都可以通流。

成都川水四方水利设备有限公司—专业四川水闸厂家整理。

PXM平面滑动钢闸门外形安装尺寸

型号规格(mm)外形尺寸(mm)基础布置(mm)适应水头(mm)重量(kg)
AA1A2A3BB1B2B3C1C2C3C4φA4B4C门叶门槽总量
PXM-1000×10001000110012431001000120012501300240217613027240013607002232242474
PXM-2000×200020002100229410020002200225023003002178180324400236080037985291327
PXM-3000×3000300031003354100300032003320344039035682502×37640035009004205310083061
PGM-4000×40004000410044101404000420043404480480440103202×478400456010505447016546124
PXM-5000×50005000510054901405000520053805560560520104002×5210400564011006739723779774
PXM-6000×60006000610064001406000620063806560640600104802×621240066401200612120285019470
PXM-7000×70007000710074001407000720074107620760720106002×721450077201300716739409520834
PXM-8000×80008000810084001408000820084108620880830107002×8216500872014500824693467729370
PXM-9000×90009000910094901409000920094509700980930108002×921850098001600931657610437761
PXM-10000×100001000010100104901401000010200104501070010801030109002×102205001080017001038496678145277

PXM平面滑动钢闸门安装步骤简介
1、采用大型吊车(吊得起大型闸门实际重量)将埋件吊至门槽,并利用千斤顶调节螺杆,进行精调、检查无误差后再加固。
2、利用电动葫芦在门槽内搭建活动工作平台,以便于埋件安装、尺寸测量及焊接。
3、埋件就位调整完毕,与一期混凝土中的预留锚栓、锚筋或一期预埋连接件焊牢。
4,严禁将加固材料直接焊接在主轨、反轨、底槛等的工作面上或水封座板上。
4、埋件上所有不锈钢材料的焊接接头,必须使用相应的不锈钢焊条进行焊接。
5、埋件所有工作面上的连接焊缝,在安装工作完毕和浇筑二期混凝土后,仔细打磨,其表面粗糙度应与焊接构件一致。
6、埋件安装完毕后,对所有的工作表面进行清理,门槽范围内,影响闸门安全运行的外露物必须清除干净,并对埋件的最终安装精度进行复测,作好记录报送监理。
7、安装好的大型闸门门槽,除了主轨道轨面、水封座的不锈钢表面外,其余外露表面都必须进行防腐处理。

PXM平面滑动钢闸门安装示意图

钢制闸门顶闸原因

钢制闸门顶闸的非人为因素一般是指出现树木类漂浮物或者石块等障碍物通过高速的水流被带到闸底或者冲至闸槽内并卡入其中,如果这时关闭钢制闸门,钢制闸门下缘在还没有接触到闸底之前就已经被障碍物阻挡而产生反力,但是螺杆上方的限位标志或者限位开关还没有到位,没有起到限位停机或者提醒操作人员停机的作用,如果操作人员没有注意观察没有及时停止操作,启闭机将带动钢制闸门一直向下关闭,当反作用力超过启闭机或启闭台的承受能力时,必然会导致钢制闸门顶闸事故的发生。

钢制闸门顶闸的人为因素

钢制闸门顶闸原因主要是由于操作人员工作马虎,没有依照钢制闸门启闭的规定程序进行操作,或者原操作人员因事请假,代班人员不熟悉钢制闸门启闭程序和方法时,盲目进行操作也会造成顶闸。比如启闭机方向弄反,闸门处在关闭状态时开闸,电动启闭时按错按钮或者人工启闭时将方向摇反,将闭闸错误操作为开闸,再或者钢制闸门操作人员的思想不集中等。有时候还有螺杆的限位螺母,限位标志移位,起不到限位的作用,操作人员没有及时的关闭操作也会造成顶闸,电动启闭机还会因供电部门在维修供电设备或供电线路时电源相序变动,使得启闭机上的电动机改变原运转方向从而致使启闭机启闭方向的改变,这时钢制闸门启闭机还处于关闭状态,如果此时开闸则必将钢制闸门发生顶闸事故,总之钢制闸门在操作时操作人员是必须注意观察才能避免顶闸事故发生。

PGM平面滑动钢闸门预埋件安装方法

1,用起吊设备将PGM平面滑动钢闸门预埋件吊至安装门槽现场,并利用千斤顶调节螺杆,进行调整但不能加固,待检查验收后再加固。

2,用起吊设备在门槽安装现场内搭建活动工作平台,以便于预埋件安装、尺寸测量及焊接。

3,PGM平面滑动钢闸门预埋件就位调整完毕,与一期混凝土中的预留锚栓,锚筋或一期预埋连接件焊牢,严禁将加固材料直接焊接在主轨,反轨,底槛等的工作面上或水封座板上。

4,PGM平面滑动钢闸门预埋件上所有不锈钢材料的焊接接头,必须使用相应的不锈钢焊条进行焊接。

5,PGM平面滑动钢闸门预埋件所有工作面上的连接焊缝,在安装工作完毕和浇筑二期混凝土后,仔细打磨,其表面粗糙度应与焊接构件一致。

6,PGM平面滑动钢闸门预埋件安装完毕后,对所有的工作表面进行清理,门槽范围内和会影响闸门安全运行的外露多余物品必须清除干净,并对埋件的最终安装精度进行复测,作好记录报送监理。

7,安装好的门槽,除了主轨道轨面和闸门水封座的不锈钢表面外,其余外露表面,必须进行防腐处理。
