QL手摇螺杆式启闭机
分享到:
QL手摇螺杆式启闭机
产品详情

QL手摇螺杆式启闭机产品简介

QL手摇螺杆式启闭也叫手摇启闭机属于四川启闭机厂家的一种产品,,产品设计生产根据中华人民共和国水利部《QL型螺杆式启闭机系列参数》SD297-88和《QL型螺杆式启闭机技术条件》SD298-88和《水利水电工程启闭机制造安装及验收规范》DL/T5019—2004"标准标准。产品具有自锁功能,闸门启闭可以停留在任何位置,并且配有防盗嘴及专用扳手,特有的防盗水功能。产品由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。产品主要适用于农水建设、水电站、灌区、渠道、水产养殖、水库进水、退水闸的配套机械,山区平原有无电地区均可使用。

QL手摇螺杆式启闭机安装要素简介
1,QL手摇螺杆式启闭机需要保持基础布置平面水平180o,QL手摇螺杆式启闭机底座与基础布置平面的接触面积要达到90%以上,螺杆轴线要垂直闸台上衡量的水平面,要与闸板吊耳孔文和垂直,避免螺杆倾斜,造成局部受力而损坏机件。
2,QL手摇螺杆式启闭机置于安装位置,把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入启闭机,当螺杆从启闭机上方露出后,再套上限位盘。螺杆的下方与闸门连接。
3,安装启闭机根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm,然后浇注二期混凝土或与预埋钢板连接。
4,QL手摇螺杆式启闭机基础建筑物安装必须稳固安全,机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。
5,QL手摇螺杆式启闭机电气设备全部电气设备均可靠的接地。
6,QL手摇螺杆式启闭机安装完毕,对启闭机进行清理,补修已损坏的保护油漆,灌注润滑脂。

QL手摇螺杆式启闭机安装方法

1,安装QL手摇螺杆式启闭机前要保证底座基础平面水平的前提下方可安装,螺杆启闭机的底座必须与基础平面接触超过90%的面积。螺杆轴线须垂直闸台上所衡量的水平面,必须避免螺杆倾斜,造成局部受力碎块机件。

2,将QL手摇螺杆式启闭机放置于安装位置,把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘,螺杆的下方有个螺丝孔与闸门用螺丝连接,并检查是否垂直。
3,QL手摇螺杆式启闭机的基础必须稳固安全,机座和基础构件安装位置的混凝土,必须严格按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变螺杆启闭机的临时支撑,更不能进行成都螺杆启闭机试调和试运转。

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。

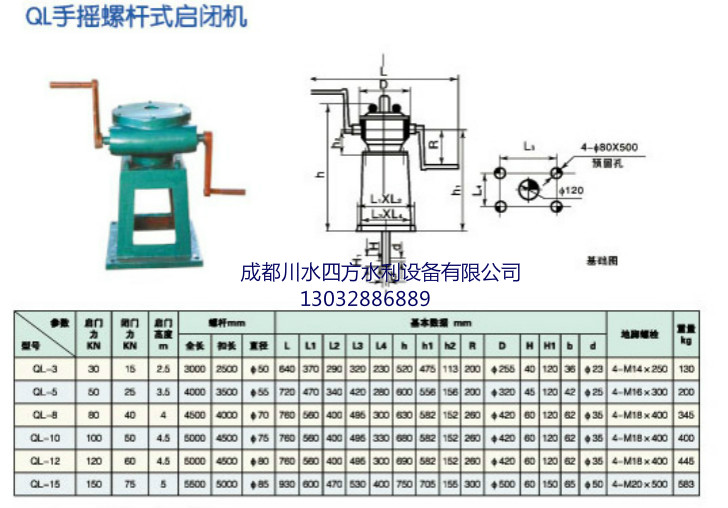

QL手摇螺杆式启闭机安装示意图

QL手摇螺杆式启闭机保养措施
1,操作人员必须掌握QL手摇螺杆式启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转。
2,QL手摇螺杆式启闭机操作前,对螺杆启闭机进行全面检查,各部位润滑情况是否良好,螺栓是否松动,电动启闭机检查电源线路是否接通,开关是否良好。
3,QL手摇螺杆式启闭机维修时,必须清除载荷。
4,在QL手摇螺杆式启闭机使用时,需随时由注油孔注入润滑油,要经常保持足够的润滑油,螺杆要定期清除油垢,涂护新油,以防锈蚀。

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。
