QPQ卷扬启闭机
分享到:
QPQ卷扬启闭机
产品详情

QPQ卷扬启闭机产品简介

QPQ卷扬启闭机属于四川启闭机厂家生产的一种产品,是利用机械动力驱动卷筒、卷绕绳索来完成牵引闸门启闭的装置,产品可以垂直提升、水平或倾斜拽引重物,QPQ卷扬启闭机由电动机、联轴节、制动器、齿轮箱和卷筒组成,共同安装在机架上,主要适用于起升高度高和操作频繁的使用工况,具有调速性能好,能快速下降的特点,QPQ卷扬启闭机产品主要适用于各种水利水电工程中闸门的启闭操作使用,产品带有上下限位装置,可根据用户要求调节指示高度。工作原理是用钢索或钢索滑轮组作吊具与闸门相连接,通过齿轮传动系统使卷扬筒绕、放钢索从而带动升降的机械,也叫做钢丝绳固定式卷扬机。它构造较简单易于制造,维护检修方便,主要应用于各种类型闸门的启闭。卷扬式启闭机分为单吊点和双吊点两种。双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行,可做成一边驱动或两边驱动。卷扬式启闭机通常是一扇闸门用一台启闭设备,安装在高出闸门槽顶部的闸墩上。中国已生产并投入运行的卷扬式启闭机容量已达到:启门力6000kN、启闭行程30m,及启门力4000kN、启闭行程120m。

操作QPQ卷扬启闭机注意事项

1,QPQ卷扬启闭机卷筒上的钢丝绳应排列整齐,如果发现重叠和斜绕时,应停机重新排列,并且严禁在转动中用手或者脚拉踩钢丝绳,钢丝绳不能完全放出,最少应保留三圈

2,钢丝绳不许打结、扭绕,在一个节距内断线超过10%时,应予更换

3,QPQ卷扬启闭机工作中,任何人不得跨越钢丝绳,物体(物件)提升后,操作人员不得离开卷扬机,工作人员需要休息时物件或吊笼应降至地面。

4,工作中,司机或者信号员要同吊起物保持良好的可见度,司机与信号员应密切配合,服从信号统一指挥

5,工作中如遇停电情况,应切断电源,将提升物手动降至地面

6,工作中要听从指挥人员的信号,信号不明或可能引起事故时应暂停操作,查清情况后才能继续作业

7,QPQ卷扬启闭机操作完成后,卷扬启闭机应将料盘落地和关锁电源。

卷扬启闭机型号注解表

QPQ卷扬启闭机滑轮安装示意图

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。

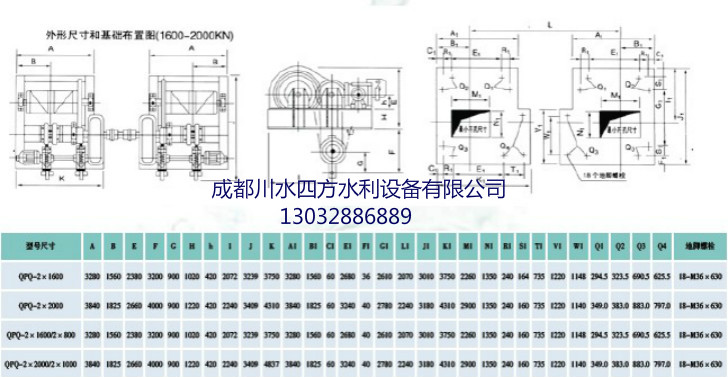

QPQ卷扬启闭机安装尺寸

QPQ卷扬启闭机产品部件简介

QPQ卷扬启闭机是由起升部件、机架部件及电气控制系统组成,起升部件主要由滑轮组、卷筒组、驱动装置(包括形式齿轮副、减速器、制动器、电动机等)及安全装置等部件组成,卷扬启闭机是通过位于滑轮组动滑轮上的起吊部件和闸门门耳连接,利用卷扬启闭机启动装置转动拉起钢丝实现启闭闸门。

QPQ卷扬启闭机工作原理:由卷扬启闭机的电动机通过带动制动轮联轴器和减速器驱动开式齿轮副和卷筒转动,卷筒上钢丝绳又通过滑轮和平衡滑轮实现吊具的升降。

采用QPQ卷扬启闭机注意事项:正常不宜采用单联滑轮组的卷扬启闭机,因为单联滑轮组在提起或下放闸门的过程中,会使闸门产生水平位移,从而引起闸门晃动。采用双联滑轮组的卷扬启闭机就不会发生这种现象发,另外滑轮组的倍率应采用偶数,这样可避免因钢丝绳的张图使动滑轮组产生扭转,而且平衡滑轮安装在定滑轮上,可用来操纵卷扬启闭机的荷载限制器。

QPQ卷扬启闭机操作方法

QPQ卷扬启闭机的启闭室内装有一块控制屏、一块接触屏和启动电阻屏,在控制屏的上方装闸门开度显示仪、荷载控制显示仪、控制开关、信号灯、按钮、继电器等;接触器屏上安排有电流表、电压表、接触器、断路器、热继电器、电流互感器等主回路设备;起动电阻安置安在起动电阻屏上。
闸门运行分三个位置:上限位置、检修位置、下极限位置,当闸门达到这三个位置时会自动停机。为使可靠性得到提高,利用闸门开度测控装置和主令控制器互为备用方式可以掌控闸门运行的位置。闸门不管是提升还是下降,第一步就是要连接上升或者下降的接触器,然后按顺序逐个连接相应的接触器,随后把启动电阻依照等级一一切除,保持闸门平稳运行。

QPQ卷扬启闭机的仪表式高度指示器安装要求
1,指示精度不低于1%
2,应具有可调节定值极限位置、自动切断主回路及报警功能
3,高度检测元件应具有防潮、抗干扰功能
4,具有纠正指示及调零功能

卷扬启闭机的复合式负荷控制器安装要求
1,系统精度不低于2%,传感器精度不低于0.5%

2,当负荷达到110%额定启闭力时,应自动切断主回路和报警
3,接收仪表的刻度或数码显示应与启闭力相符
4,当监示两个以上吊点时,仪表应能分别显示各吊点启闭力
5,传感器及其线路应具有防潮、抗干扰性能。

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。
