QHQ弧门卷扬启闭机
分享到:
QHQ弧门卷扬启闭机
产品详情

QHQ弧门卷扬启闭机产品简介

QHQ弧门卷扬启闭机属于四川启闭机厂家生产的一种产品,主要适用于对弧形闸门的启闭,有两支点和三支点两种支撑形式,两种形式均可根据用户要求配置开度荷载和自动化远程控制装置。产品按驱动方式分为:8-25吨为手摇,40-63吨为电动式,全部推荐双吊点集中驱动,主要应用在大型污水处理厂,大型水利水电发电站,大型水库,海河流域溢洪道内,用来保持一定水位深度的大型启闭机,当水位超过表孔弧形闸门时,会自动溢出溢洪道,是防洪,抗旱,蓄水,发电等进水吐水闸的配套设备。

QHQ弧门卷扬启闭机主要特点概述

QHQ弧门卷扬启闭机具有结构简单、安装方便等主要特点,产品广泛适用于灌区各级渠道上的涵洞闸门和引水工程闸门作为启闭设备,但目前使用的一些卷扬启闭机不能有效的预防顶闸事故的发生,即便在设备上安装了限位开关,也只能起限位作用,在卷扬启闭机运行过程中稍有不慎将会发生顶断设备机梁使钢筋混凝土梁上缘开裂破坏,严重的会发生启闭机台(梁)位移、旋转、倾复,甚至造成操作人员伤亡,设备还会引起电机过载而烧毁,严重影响水利工程的安全运行和威胁操纵人员安全。

QHQ弧门卷扬启闭机型号注解

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。

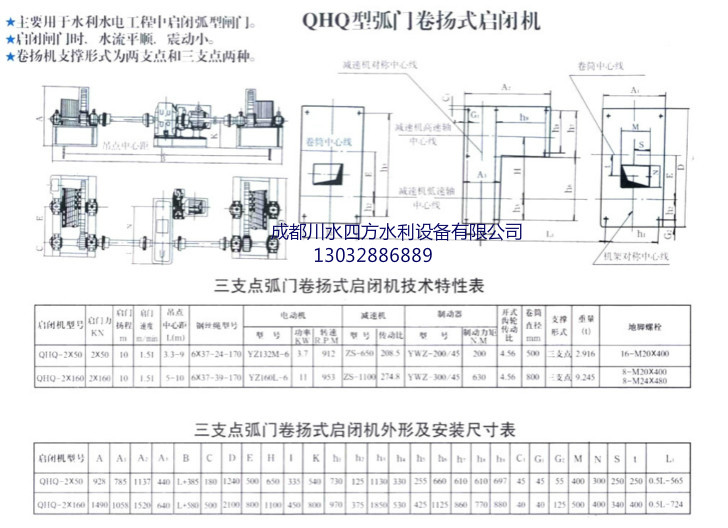

QHQ弧门卷扬启闭机安装示意图和安装尺寸

QHQ弧门卷扬启闭机外形安装尺寸

型号ABCDEFGHJKNN1N2OPP1P2P3Q吊轴TXYQ1Q2Q3Q4
QHQ2×100870133279012924020878250120400122042068549012347603603543050586200802522379939765041
QHQ2×12588617867901730482811053101504001345480750580163011004002545060572200903026455947716049
QHQ2×150960184087017704535115825010040012904407505401600110038025430705582401003631547157257259
QHQ2×250103021659301945501101380310120400129044075054016301135380254308050523012054468206858710888

QHQ弧门卷扬启闭机安装示意图

QHQ弧门卷扬启闭机主要性能参数

启闭机型号启门力KN启闭高度m/min吊点距m减速机制动器电动机卷筒直径m钢丝绳规格重量kg
型号速比型号力距N.m型号功率KW传递r/min
QH2×1002×10083.5-10ZS6503TJ-200160YZL32MI-638900.456W(19)-24-170-1-右交4695
QH2×1253×12583.5-10ZS7503.7TJ-200160YZL32MI-63.79120.526W(19)-34-170-(逆捻)5225
QH2×1502×150103.5-10ZS82563TJ-200160YZL160MI-66.39220.56W(19)-40-170-1-光-右交(石棉芯)6850
QH2×2502×250134-12ZS110011TJ-300/200240YZL160MI-6116750.86W(37)-50-170-特-光-右交


成都川水四方水利设备有限公司—专业四川启闭机厂家整理。

QHQ弧门卷扬启闭机调试方法

1,QHQ弧门卷扬启闭机在调试前必须空载全行程应上、下升降3次,才能对设备进行调试。

2,检查QHQ弧门卷扬启闭机电气设备是否有异常发热现象。
3,QHQ弧门卷扬启闭机电动机运行应平稳,三相电流不平衡度不应超过±10%,并应测出电流值。
4,检查和调试QHQ弧门卷扬启闭机限位开关(包括充水平压开度接点),开关动作应准确可靠。
5,检查QHQ弧门卷扬启闭机的高度指示器和荷重指示器应准确反映行程和重量、到达上下极限位置后,主令开关应能发出信号并自动切断电流,使启闭机停止运转。
6,QHQ弧门卷扬启闭机所有机械部件运转时,均不能有冲击声和其他异常声音,钢丝绳在任何部位均不得与其他部件相摩擦。

QHQ弧门卷扬启闭机的产品安装后主要检查事项

1,QHQ弧门卷扬启闭机完成安装后应能做到在主泵突然停机时应能立即自动下放,开机时能自动提升。

2,QHQ弧门卷扬启闭机完成安装后应测试有水状态时启闭机提升和关闭闸门的速度是否满足设计要求。

3,QHQ弧门卷扬启闭机完成安装后应进行快速下放闸门,并且在在启闭机电机侧,测量其振幅不得超过±0。10mm,噪音不得大于85分贝是否达到要求。

4,QHQ弧门卷扬启闭机完成安装后应做到快速下放时,闸门不得冲击底板,钢丝绳不得松弛。

QHQ弧门卷扬启闭机操作注意事项
1,QHQ弧门卷扬启闭机卷筒上的钢丝绳应排列整齐,如果发现重叠和斜绕时,应停机重新排列,并且严禁在转动中用手或者脚拉踩钢丝绳,钢丝绳不能完全放出,最少应保留三圈
2,钢丝绳不许打结、扭绕,在一个节距内断线超过10%时,应予更换
3,QHQ弧门卷扬启闭机工作中,任何人不得跨越钢丝绳,物体(物件)提升后,操作人员不得离开卷扬机,工作人员需要休息时物件或吊笼应降至地面
4,工作中,司机或者信号员要同吊起物保持良好的可见度,司机与信号员应密切配合,服从信号统一指挥
5,工作中如遇停电情况,应切断电源,将提升物手动降至地面
6,工作中要听从指挥人员的信号,信号不明或可能引起事故时应暂停操作,查清情况后才能继续作业

7,QHQ弧门卷扬启闭机操作完成后,卷扬启闭机应将料盘落地和关锁电源。
